Esiste l’antenna perfetta?
Nel mondo del radiooperatore, il DX Un collegamento con una stazione molto lontana. nelle bande HF Le onde corte, tra 3 e 30 MHz, che possono arrivare dall’altra parte del mondo. (High Frequency) rappresenta la sfida suprema. Collegare stazioni a migliaia di chilometri di distanza non è solo una questione di potenza (watt), ma soprattutto di efficienza del sistema radiante.
Ma esiste davvero l’antenna perfetta per il DX? La risposta breve è no. Tuttavia, esistono configurazioni che massimizzano le probabilità di successo basandosi su principi fisici precisi. In questa guida tecnica analizzeremo i fattori chiave per ottimizzare la tua stazione.
1. Il segreto del DX: L’angolo di radiazione (Take-off Angle)
Per il DX Un collegamento con una stazione molto lontana., il parametro più critico non è il guadagno Quanto un’antenna o un amplificatore «rinforza» il segnale. assoluto, ma l’angolo di decollo del lobo di radiazione. Per far sì che il segnale rimbalzi sulla ionosfera Uno strato alto dell’atmosfera che fa «rimbalzare» le onde corte. e copra distanze intercontinentali, abbiamo bisogno di un angolo basso, tipicamente tra i 5° e i 15°.
- Antenne Verticali: Ottime per angoli bassi, ma spesso soggette a un rumore di fondo (QRN Disturbi naturali, per esempio i fulmini.) più elevato.
- Antenne Orizzontali: Richiedono un’altezza significativa dal suolo per “schiacciare” il lobo verso l’orizzonte.
Regola d’oro: Un dipolo Un’antenna semplice fatta di due bracci uguali, uno da una parte e uno dall’altra. orizzontale deve essere installato a un’altezza di almeno $\lambda/2$ (mezza lunghezza d’onda) dal suolo per iniziare a essere competitivo nel DX.

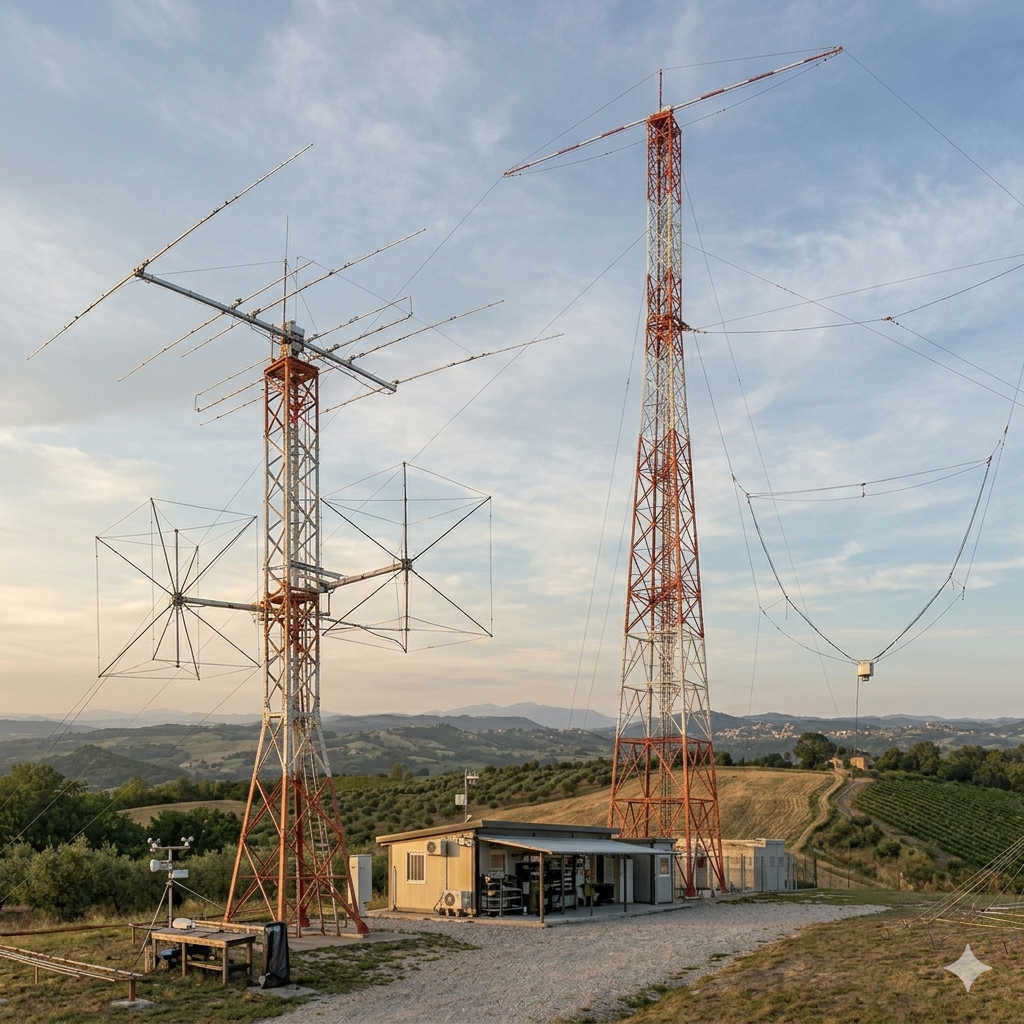

2. Direttività e Guadagno: Yagi vs. Cubical Quad
Se lo spazio e il budget lo permettono, un’antenna direttiva è la scelta d’elezione.
Le Antenne Yagi-Uda
La Yagi Un’antenna a «lisca di pesce» che riceve meglio in una sola direzione. è lo standard industriale. Concentra l’energia in una direzione specifica, riducendo le interferenze provenienti da altre direzioni.
- Vantaggi: Costruzione robusta, alta direttività.
- Svantaggi: Richiede un rotore d’antenna e un traliccio adeguato.
Cubical Quad
Molti “DXer” incalliti preferiscono la Quad. A parità di elementi, una Quad ha spesso un guadagno Quanto un’antenna o un amplificatore «rinforza» il segnale. leggermente superiore e una larghezza di banda Quanto spazio occupa un segnale tra le frequenze. maggiore rispetto a una Yagi, grazie alla sua struttura a loop chiuso che la rende anche più silenziosa rispetto al rumore statico.
3. Soluzioni per spazi ristretti: La Verticale e la Delta Loop
Non tutti possono permettersi un traliccio di 20 metri. Ecco le alternative tecniche più efficienti:
- Verticale con piano di massa elevato: Una verticale a 1/4 d’onda con una buona rete di radiali I fili stesi alla base di un’antenna verticale che le fanno da “pavimento”. è una macchina da DX Un collegamento con una stazione molto lontana. eccezionale per i 40m e gli 80m.
- Delta Loop: Configurato con vertice in alto e alimentato a 1/4 d’onda da un angolo alla base, il Delta Loop offre una polarizzazione Il verso, orizzontale o verticale, in cui «vibra» l’onda radio. verticale con angoli di decollo bassissimi, ideale per il DX.
4. L’importanza del sistema di alimentazione
L’antenna perfetta è inutile se la potenza viene dissipata nel cavo o riflessa per un disadattamento di impedenza Una misura che dice quanto bene antenna, cavo e radio si passano il segnale..
- Linee di trasmissione: Per lunghe tratte, preferisci cavi a bassa perdita (come l’RG-213 o i moderni cavi in “Ultraflex”).
- balun Un piccolo adattatore che si mette tra antenna e cavo. e unun Un adattatore tra antenna e cavo, simile al balun.: Fondamentali per bilanciare le correnti e prevenire i ritorni di RF nel cosiddetto “shack”. Un balun 1:1 di alta qualità su un dipolo Un’antenna semplice fatta di due bracci uguali, uno da una parte e uno dall’altra. previene la distorsione del lobo di radiazione.
- SWR Un numero che dice se antenna e radio «vanno d’accordo»: più è vicino a 1, meglio è. (ROS Un numero che dice se antenna e radio «vanno d’accordo»: più è vicino a 1, meglio è.): Sebbene i moderni accordatori permettano di trasmettere quasi ovunque, l’antenna dovrebbe essere risonante il più possibile “nativamente” per mantenere l’efficienza massima.
5. Polarizzazione: Orizzontale o Verticale?
Per i collegamenti via propagazione Il modo in cui le onde radio viaggiano nell’aria. ionosferica (Skywave), la polarizzazione Il verso, orizzontale o verticale, in cui «vibra» l’onda radio. originale del segnale viene ruotata casualmente durante i rimbalzi. Tuttavia:
- La polarizzazione verticale è generalmente preferita per il DX Un collegamento con una stazione molto lontana. su terreni con buona conducibilità (vicino al mare).
- La polarizzazione orizzontale beneficia del “ground gain” se l’antenna è molto alta, ed è meno sensibile al rumore elettrico locale (man-made noise).
Conclusioni: Quale scegliere?
Se dovessimo definire l’antenna “definitiva” per il DX Un collegamento con una stazione molto lontana., sarebbe probabilmente una Yagi Un’antenna a «lisca di pesce» che riceve meglio in una sola direzione. multi-elemento montata a 20 metri da terra. Se lo spazio è il tuo limite, una Verticale con una rete di radiali I fili stesi alla base di un’antenna verticale che le fanno da “pavimento”. impeccabile o un Delta Loop monobanda ti regaleranno soddisfazioni incredibili nei grandi pile-up internazionali.
Ricorda: Il miglior amplificatore è sempre una buona antenna.
