Quando un SDR Una radio in cui gran parte del lavoro lo fa un programma sul computer. mostra molti segnali ma l’ascolto peggiora, aumentare ancora il guadagno Quanto un’antenna o un amplificatore «rinforza» il segnale. raramente è la soluzione. Il problema può essere un’antenna che raccoglie troppo rumore, un segnale forte fuori banda Un gruppo di frequenze vicine usate per lo stesso scopo, come una corsia dell’autostrada. o il front-end del ricevitore L’apparecchio che «ascolta» i segnali radio. vicino al sovraccarico.
- Rumore: il «fondo» si alza dappertutto e copre i segnali deboli
- Sovraccarico: compaiono segnali finti che si muovono se cambi il gain
Prova rapida: abbassa il gain. Se i segnali strani spariscono, era sovraccarico.
Illustrazione didattica creata da RadioMeteo.
La procedura più efficace parte da una diagnosi semplice: ridurre il gain, verificare l’antenna, scegliere un filtro RF adatto e solo dopo regolare larghezza di banda Quanto spazio occupa un segnale tra le frequenze. e demodulazione. L’obiettivo non è riempire il waterfall La “cascata”: un grafico che scorre e mostra i segnali come strisce colorate nel tempo., ma ottenere un segnale realmente demodulabile.
Più segnale non significa sempre più ascolto
Un ricevitore L’apparecchio che «ascolta» i segnali radio. SDR Una radio in cui gran parte del lavoro lo fa un programma sul computer. deve gestire contemporaneamente il segnale desiderato, il rumore e tutti i segnali presenti nella banda Un gruppo di frequenze vicine usate per lo stesso scopo, come una corsia dell’autostrada. ricevuta. Un’antenna più grande o più efficiente può quindi migliorare la sensibilità, ma anche portare all’ingresso del ricevitore disturbi locali e trasmissioni molto intense.

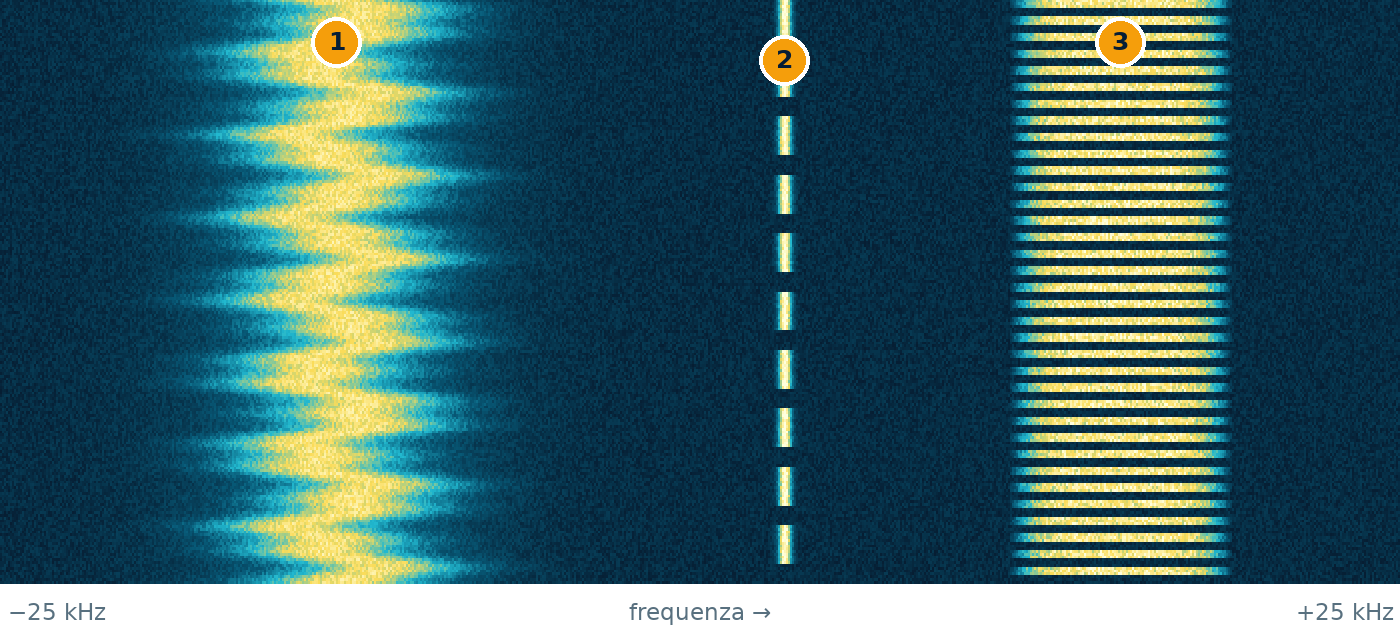

tempo ↓ · frequenza →
- Voce FM: una striscia piena che cambia mentre si parla
- Portante: una riga sottile e ferma: un segnale che non cambia
- Segnale digitale: pacchetti brevi, per questo appare a trattini
Illustrazione didattica creata da RadioMeteo, non è una registrazione reale.
Quando il livello complessivo diventa eccessivo, il ricevitore può perdere margine prima della compressione e generare prodotti indesiderati. I sintomi tipici includono:
- segnali che compaiono aumentando il gain ma scompaiono riducendolo;
- copie della stessa emissione su frequenze diverse;
- tracce simmetriche o non coerenti con la banda della trasmissione;
- perdita dei segnali deboli quando sono presenti emittenti molto forti;
- picchi visibili nel waterfall La “cascata”: un grafico che scorre e mostra i segnali come strisce colorate nel tempo. che non producono audio utile.
Questi indizi possono ricondurre a immagini, intermodulazione o sovraccarico, ma nessuno di essi è una prova isolata. Occorre modificare una variabile alla volta e verificare se il fenomeno cambia.
Antenna: grande, piccola o selettiva?
La scelta dell’antenna va legata alla banda Un gruppo di frequenze vicine usate per lo stesso scopo, come una corsia dell’autostrada. d’interesse e all’ambiente in cui si ascolta. Una soluzione larga banda può ricevere molte porzioni dello spettro La «mappa» delle frequenze, dove ogni segnale appare come una riga o una montagnetta., ma può anche esporre maggiormente il ricevitore L’apparecchio che «ascolta» i segnali radio. ai segnali forti e ai disturbi presenti nell’impianto domestico.
Una piccola antenna, invece, può risultare utile quando il problema principale è il sovraccarico o quando il rumore ambientale cresce insieme al segnale utile. Non è necessariamente “sorda”: in determinate condizioni permette di ridurre ciò che arriva all’ingresso dell’SDR Una radio in cui gran parte del lavoro lo fa un programma sul computer. e di lavorare con maggiore pulizia.
Quando possibile, conviene confrontare:
- un’antenna più piccola con quella principale;
- orientamenti o polarizzazioni differenti;
- una soluzione più selettiva con una larga banda;
- il segnale ricevuto localmente con quello disponibile su un WebSDR Un ricevitore radio che puoi usare gratis da internet, direttamente dal browser..
Se cambiando antenna scompaiono le copie e i segnali anomali, il problema non era necessariamente la sensibilità del ricevitore. Potrebbe essere stata la quantità di energia RF presente all’ingresso o il rumore raccolto dalla discesa d’antenna.
Prima del gain: capire da dove arriva il disturbo
Cavi LAN, rete elettrica, alimentatori e collegamenti del sistema possono contribuire al rumore captato dalla catena ricevente. Prima di acquistare ferriti o filtri, è utile separare il disturbo ambientale dal sovraccarico del ricevitore L’apparecchio che «ascolta» i segnali radio..
- Corrente di modo comune: il disturbo torna verso la radio sull’esterno della calza
- Il choke (ferrite o spire di cavo) la blocca, il segnale vero passa
Una ferrite aiuta solo se il disturbo viaggia davvero sul cavo.
Illustrazione didattica creata da RadioMeteo.
Una diagnosi per esclusione
- Ridurre il gain del ricevitore e osservare se il disturbo diminuisce.
- Confrontare l’antenna principale con una seconda antenna o con un collegamento diverso.
- Modificare orientamento e posizione dell’antenna, se possibile.
- Verificare se il rumore cambia quando si allontana la discesa dai cavi e dagli alimentatori.
- Confrontare il risultato con un ricevitore remoto o un WebSDR Un ricevitore radio che puoi usare gratis da internet, direttamente dal browser..
Se il rumore resta quasi invariato anche con una forte riduzione del gain, è plausibile che la sorgente sia nell’ambiente o nella catena di collegamento. Se invece compaiono o scompaiono molti segnali modificando il guadagno Quanto un’antenna o un amplificatore «rinforza» il segnale., va considerato anche il comportamento del front-end.
Le ferriti non sono una cura universale. La loro efficacia dipende dal materiale, dalla frequenza Il «canale» su cui trasmette una stazione., dal numero di passaggi e dal punto in cui vengono installate. Montarle casualmente non garantisce la riduzione del disturbo.
Come impostare il gain SDR senza saturare
Per una prima regolazione conviene partire da un guadagno Quanto un’antenna o un amplificatore «rinforza» il segnale. basso e aumentarlo gradualmente. Il riferimento non deve essere il waterfall La “cascata”: un grafico che scorre e mostra i segnali come strisce colorate nel tempo. più luminoso, ma il punto in cui il segnale utile migliora senza introdurre nuovi prodotti o un aumento sproporzionato del rumore.
Nei ricevitori basati su RTL-SDR Una piccola chiavetta USB che, collegata al computer, lo trasforma in una radio capace di ascoltare tantissime frequenze., il software e il dispositivo possono offrire impostazioni separate per guadagno del tuner, modalità manuale o automatica e AGC digitale. Le opzioni effettive dipendono dall’hardware e dalla configurazione.
Gain manuale e AGC
Il gain manuale consente di verificare con maggiore chiarezza il rapporto tra livello dei segnali e comparsa degli artefatti. La libreria RTL-SDR richiede che il guadagno manuale venga abilitato prima di impostarlo, mentre i valori disponibili dipendono dal tuner installato.
L’AGC può essere comodo in condizioni variabili, ma rende meno immediata la diagnosi: il ricevitore L’apparecchio che «ascolta» i segnali radio. può modificare il livello complessivo mentre si cerca di capire perché un segnale debole scompare vicino a uno forte. Per i test iniziali è quindi utile lavorare, quando l’hardware e il software lo consentono, con impostazioni controllate e confrontabili.
Una sequenza pratica è questa:
- partire dal guadagno minimo utile;
- disattivare temporaneamente l’automatismo, se serve a isolare il problema;
- aumentare il gain per piccoli passi;
- fermarsi quando il segnale utile non migliora più in modo reale;
- tornare indietro se compaiono copie, righe anomale o segnali fantasma.
Filtro RF e filtro software non fanno lo stesso lavoro
Un filtro software agisce sui dati già campionati e può restringere ciò che viene demodulato. Non impedisce però a un segnale forte di raggiungere il front-end e di sovraccaricare gli stadi precedenti.
Un filtro RF esterno, collocato prima del ricevitore L’apparecchio che «ascolta» i segnali radio., può invece limitare la banda che entra nella catena. È utile soprattutto quando una porzione dello spettro La «mappa» delle frequenze, dove ogni segnale appare come una riga o una montagnetta., come una banda locale molto intensa, ostacola l’ascolto di un’altra banda.
Passa-banda o notch?
- Filtro passa-banda: lascia passare la banda che si vuole ascoltare e attenua ciò che si trova fuori da essa.
- Filtro notch: attenua una porzione disturbante specifica, lasciando disponibili le altre bande compatibili con il filtro.
La scelta deve essere coerente con l’ascolto previsto. Un filtro può proteggere il ricevitore da un disturbatore, ma può anche attenuare segnali utili presenti nella stessa banda. Per questo va provato prima e dopo la modifica del gain.
Larghezza di banda: abbastanza stretta, non troppo
La larghezza del filtro deve contenere il segnale utile e, allo stesso tempo, escludere quanto più possibile il rumore e i segnali adiacenti. Non esiste un valore universale: dipende dal modo di demodulazione e dalla modulazione ricevuta.
Un filtro troppo largo lascia entrare più energia inutile e può peggiorare la separazione tra segnali vicini. Uno troppo stretto può invece tagliare una parte della modulazione o dell’audio, facendo sembrare debole o incomprensibile una trasmissione che in realtà è presente.
La regolazione va quindi fatta ascoltando e osservando contemporaneamente:
- la continuità del segnale nel waterfall;
- la presenza di audio utile;
- il rumore ai lati del segnale;
- la presenza di emissioni adiacenti;
- la corrispondenza tra modo selezionato e tipo di trasmissione.
La frequenza di campionamento non è soltanto un parametro per decidere quanta parte dello spettro visualizzare. Nella libreria RTL-SDR è associata anche alla selezione dei filtri baseband, quando il tuner lo supporta. Perciò una modifica del campionamento può cambiare il comportamento osservato, non solo l’ampiezza della finestra sullo schermo.
Perché il waterfall mostra un segnale che non si ascolta?
Lo spettro e il waterfall rappresentano energia RF o dati FFT. Un picco, da solo, non dimostra che il segnale sia demodulabile. Per ottenere audio servono frequenza corretta, modo appropriato, larghezza di filtro compatibile e livello audio sufficiente.
Prima di considerare il segnale reale, controllare:
- che il demodulatore scelto sia coerente con la trasmissione;
- che la sintonia sia centrata sul segnale;
- che il filtro non sia troppo stretto;
- che lo squelch non stia impedendo l’audio;
- che il picco non cambi comportamento riducendo il gain o modificando l’antenna.
Un segnale che resta visibile ma cambia posizione, forma o intensità in modo anomalo quando si modifica il gain può essere un prodotto del ricevitore. Anche in questo caso, la verifica più utile è il confronto: antenna diversa, frequenza centrale diversa, filtro RF o seconda catena ricevente.
Procedura rapida in cinque minuti
- Riduci il gain. Parti da un livello basso e verifica se scompaiono segnali duplicati o tracce anomale.
- Controlla l’antenna. Prova una soluzione diversa, cambia orientamento o confronta con un WebSDR.
- Individua il disturbatore. Cerca la banda forte che potrebbe saturare il front-end.
- Inserisci il filtro RF adatto. Usa un passa-banda o un notch solo se coerente con la banda d’ascolto.
- Regola demodulazione e larghezza. Scegli il modo corretto e restringi il filtro finché riduce il rumore senza tagliare il segnale.
Se il risultato migliora abbassando il gain, il problema era probabilmente legato al sovraccarico o a prodotti generati nella catena. Se migliora cambiando posizione dell’antenna o allontanando i cavi, il disturbo ambientale ha un ruolo rilevante. Se serve un filtro prima del ricevitore, il problema non poteva essere risolto soltanto con il DSP.
- Gain troppo basso: il segnale si vede appena
- Gain giusto: il segnale spicca sopra il fruscio
- Gain troppo alto: tutto si alza e compaiono segnali «fantasma»
Alza il gain finché il segnale migliora; quando sale anche il fruscio, torna un passo indietro.
Illustrazione didattica creata da RadioMeteo.
Errori frequenti da evitare
- Inseguire il waterfall più pieno: più tracce visibili non equivalgono a più segnali ascoltabili.
- Usare sempre il gain massimo: il guadagno aggiuntivo può ridurre il margine prima del sovraccarico.
- Confondere filtro DSP e filtro RF: il primo non protegge necessariamente l’ingresso del ricevitore.
- Installare ferriti senza diagnosi: il risultato dipende dalla frequenza e dal percorso della corrente indesiderata.
- Stringere troppo il filtro: un segnale può diventare incomprensibile perché parte della modulazione viene esclusa.
- Attribuire ogni picco a una trasmissione reale: immagini e intermodulazione possono produrre segnali apparentemente credibili.
Domande frequenti
È meglio una piccola antenna o una grande antenna rumorosa?
Dipende dall’ambiente e dal ricevitore. Se l’antenna grande porta dentro molto rumore o segnali forti che causano sovraccarico, una soluzione più piccola o selettiva può offrire un ascolto migliore.
Il gain più alto migliora sempre i segnali deboli?
No. Può aumentare la visibilità dei segnali deboli, ma riduce il margine disponibile quando sono presenti segnali forti e può generare compressione o intermodulazione.
Un filtro software elimina il sovraccarico?
Non necessariamente. Il filtro software interviene sui dati dopo il campionamento; un segnale forte può avere già sovraccaricato il front-end. In questi casi serve valutare un filtro RF esterno.
Perché vedo un segnale ma non sento audio?
Il picco può essere un prodotto spurio oppure il modo, la frequenza, lo squelch o la larghezza di filtro possono essere errati. Ridurre il gain e cambiare demodulazione aiuta a distinguere i casi.
Come capisco se il problema è l’antenna o il ricevitore?
Confronta antenna, gain e sorgente di ascolto. Se il fenomeno cambia con l’antenna, può dipendere dall’energia RF o dal rumore raccolto; se cambia soprattutto con il gain, va considerato il sovraccarico.
