Il segreto del DX: L’angolo di radiazione (Take-off Angle) e l’altezza Lambda
La Regola di Lambda Mezzi è un principio fondamentale dell’elettromagnetismo e della progettazione di antenne.
In sostanza, afferma che un conduttore diventa un radiatore efficiente quando la sua lunghezza è pari alla metà della lunghezza d’onda del segnale che deve trasmettere o ricevere.
Ecco i punti chiave per capire come funziona:
- Risonanza: Quando un’antenna (come il classico dipolo) è lunga
, entra in risonanza. Questo significa che l’energia elettrica si trasforma in onde elettromagnetiche con la massima efficienza e il minimo spreco (bassa reattanza).
- Distribuzione del segnale: In un’antenna a mezz’onda, la tensione è massima alle estremità e minima al centro, mentre la corrente è massima al centro. Questo permette un facile collegamento ai cavi di alimentazione (impedenza tipica di circa 73 Ohm).
- Il calcolo: Poiché la velocità della luce è di circa 300.000 km/s, la formula pratica per calcolare la lunghezza di un’antenna a mezz’onda in metri è:
(Il valore 142.5 tiene conto di un piccolo accorciamento dovuto all’effetto “estremità” del conduttore).
Questa regola è il motivo per cui le vecchie antenne della TV o quelle delle radio FM hanno dimensioni specifiche e fisse: sono tagliate esattamente per “risuonare” con la frequenza della stazione che vuoi ascoltare.
Per il DX, il parametro più critico non è il guadagno assoluto, ma l’angolo di decollo (Take-off Angle) del lobo di radiazione. Per far sì che il segnale rimbalzi sulla ionosfera e copra distanze intercontinentali, abbiamo bisogno di un angolo basso, tipicamente tra i 5° e i 15° rispetto all’orizzonte.
Qui entra in gioco la Lunghezza d’Onda (indicata con la lettera greca λ, lambda). La lunghezza d’onda determina non solo quanto è lunga la tua antenna, ma, soprattutto per le antenne orizzontali, quanto deve essere alta da terra per funzionare bene.
La Regola di Lambda Mezzi (λ/2): Per “schiacciare” il lobo di radiazione verso il basso e ottimizzarlo per il DX, un dipolo orizzontale dovrebbe essere installato a un’altezza di almeno mezza lunghezza d’onda (λ/2) dal suolo. Più l’antenna è bassa rispetto a questa misura ideale, più il tuo segnale andrà “verso l’alto” (scaldando le nuvole) invece che verso l’orizzonte.
Tabella Riassuntiva: Altezza Ideale DX vs. Banda
Ecco una tabella rapida per capire l’altezza necessaria per un dipolo orizzontale performante sulle principali bande DX:
| Banda | Lunghezza d’Onda (λ) | Altezza Ideale DX (λ/2) | Altezza Reale Necessaria |
| 20 metri | 20 m | 10 metri | Media (Traliccio standard) |
| 40 metri | 40 m | 20 metri | Alta (Traliccio importante) |
| 80 metri | 80 m | 40 metri | Molto Alta (Sfida monumentale) |
Nota: L’altezza si intende misurata dal centro elettrico dell’antenna (il balun centrale del dipolo) fino al suolo.
2. Analisi Pratica con Diagrammi di Radiazione
Analizziamo ora tre esempi pratici su bande differenti, confrontando un’installazione comune con una ideale, utilizzando i nostri diagrammi tecnici esclusivi.
Esempio 1: La Banda dei 20 Metri (14 MHz)
È la banda DX per eccellenza. Qui la lunghezza d’onda (λ) è di circa 20 metri.
- λ/2 ideale = 10 metri d’altezza.

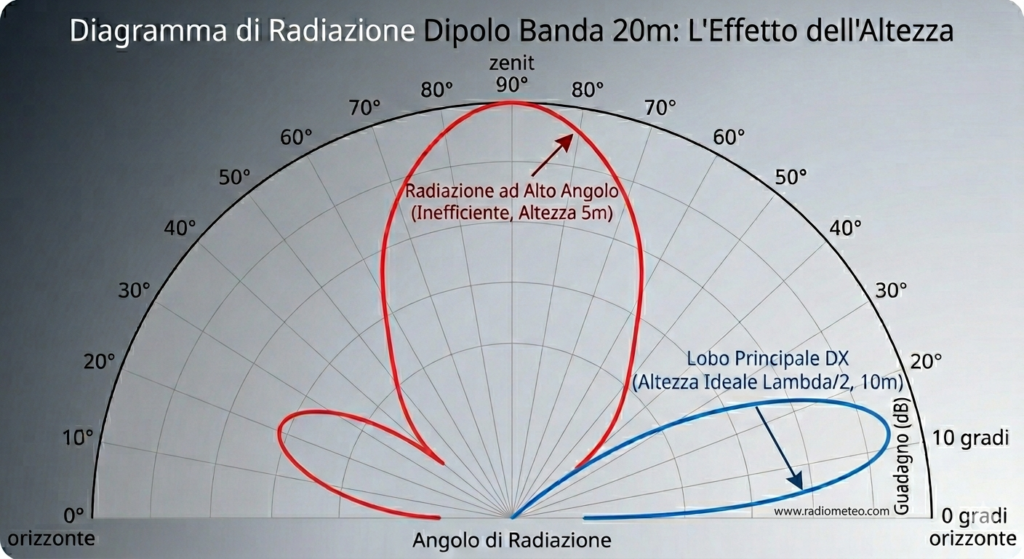

Osserva il diagramma qui sotto. Mostra come l’altezza dell’antenna sia il fattore determinante per abbassare l’angolo di radiazione.
- A soli 5 metri (λ/4, linea rossa – Radiazione ad Alto Angolo), l’antenna è troppo bassa: gran parte dell’energia va verso lo zenit, pessimo per il DX.
- Portando l’antenna a 10 metri (λ/2, linea blu – Lobo Principale DX), il lobo principale si “schiaccia” drasticamente verso l’orizzonte, perfetto per i collegamenti intercontinentali.
Confronto del lobo di radiazione verticale per i 20m. Nota come l’altezza λ/2 concentri il segnale all’orizzonte.
Esempio 2: La Banda dei 40 Metri (7 MHz)
Quando scendiamo di frequenza, la lunghezza d’onda raddoppia (λ = 40 metri). Questo rende l’altezza λ/2 molto più difficile da raggiungere in un’installazione residenziale.
- λ/2 ideale = 20 metri d’altezza.
Questo diagramma confronta i due scenari comuni per i 40m. Se la tua antenna è a soli 10 metri d’altezza (λ/4), l’angolo è ancora alto. Portarla a 20 metri (λ/2) è il vero punto di svolta per i collegamenti intercontinentali su questa banda.
Diagramma 2: Confronto tecnico su 40m. L’installazione a 20m (λ/2, Scenario 2) è ‘Ottimizzata per il DX’ rispetto ai 10m.
Esempio 3: La Banda degli 80 Metri (3.7 MHz) – La sfida delle “Basse”
Sulla banda degli 80 metri, la lunghezza d’onda diventa enorme (λ = 80 metri). Raggiungere l’altezza λ/2 è quasi impossibile per la maggior parte dei radioamatori residenziali.
- λ/2 ideale = 40 metri d’altezza!
Osserva il nuovo diagramma specifico per gli 80m. La maggior parte delle installazioni comuni, che mettono un dipolo a 20 metri da terra, operano a λ/4 per questa banda. Come mostrato nello Scenario 1 (linea arancione), l’antenna funziona quasi esclusivamente in modalità NVIS (Near Vertical Incidence Skywave), sparando il segnale quasi dritto verso l’alto. Questo è eccellente per i collegamenti locali/nazionali, ma pessimo per il DX.
Per avere un vero “killer” per il DX sugli 80m, dovresti portare il dipolo a 40 metri (Scenario 2, linea cyan), un’altezza che richiede tralicci monumentali. Se non puoi raggiungere quell’altezza, su questa banda è fondamentale passare a un’antenna Verticale (come una 1/4 d’onda con cappello capacitivo e una rete di radiali impeccabile), che nativamente offre un angolo basso, anche se a scapito di un maggiore rumore catturato.
La grande sfida degli 80m. Un dipolo a 20m (λ/4, Scenario 1) è un’antenna NVIS/Locale. Solo portandola a 40m (λ/2, Scenario 2) si ottiene un lobo ‘Ottimizzato per il DX’ all’orizzonte.
Conclusioni: Quale scegliere?
Se dovessimo definire l’antenna “definitiva” per il DX, sarebbe probabilmente una Yagi multi-elemento montata a 20 metri da terra per le bande alte (20-10m).
Sulle bande basse (40m e 80m), se non puoi raggiungere l’altezza ideale di λ/2 (20m e 40m rispettivamente), una Verticale con una rete di radiali impeccabile o un Delta Loop monobanda (con vertice in alto e alimentato a 1/4 d’onda da un angolo alla base) ti regaleranno soddisfazioni incredibili nei grandi pile-up internazionali.
Ricorda: Il miglior amplificatore è sempre una buona antenna, installata all’altezza corretta.
